近日，我院杨华军教授团队和南京大学黎建团队合作在金属有机框架材料的水蒸气吸附领域方面取得重要研究进展。相关成果以“De Novo Synthesis of Single-Crystalline Multi-Module Chromium(III) Metal-Organic Frameworks for Water Adsorption”为题发表在《Journal of the American Chemical Society Au》上。文章链接：https://pubs.acs.org/doi/full/10.1021/jacsau.5c00148

铬基金属有机框架材料（Cr-MOFs）在水蒸气吸附领域具有广阔的应用前景。受限于Cr(III)极强的化学惰性，合成高结晶性的Cr-MOFs是一项充满挑战性的工作。

基于此，我院杨华军教授团队和合作者提出了一种双调节剂策略，原位合成了高结晶性新型铬基MOF材料Cr-bpdc-tph，通过使用水作为溶剂，吡啶-氢氟酸为双调节剂来调控多组分配体的竞争性配位（图1）。由于含氮类配体tph含有三个吡啶基团，引入调节剂吡啶可以降低反应过程中的晶体成核速率，从而显著提高Cr-bpdc-tph的结晶性以及尺寸（最大可达6 μm）。Cr-bpdc-tph具有优异的酸碱稳定性，并且在298 K时的水蒸气饱和吸附量高达1.02 g g-1，其中有效工作容量0.78 g g-1，有效工作效率达到创纪录的76%，在室内湿度控制领域具有极大应用潜力。

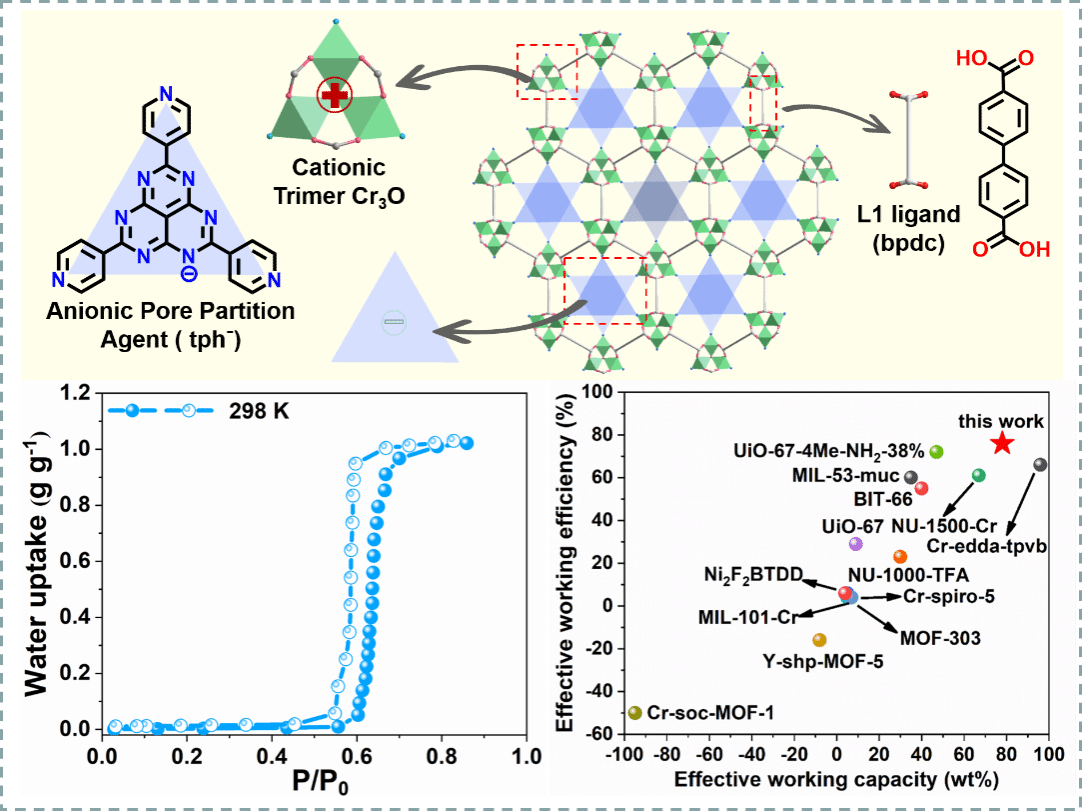

图1. Cr-bpdc-tph的结构组成以及水蒸气吸附性能。

我校化科院博士黄叶鑫为第一作者，南京大学博士生章正汉为共同第一作者，杨华军教授和南京大学黎建教授为共同通讯作者。南京师范大学为第一署名单位，本研究得到国家自然科学基金、江苏省特聘教授等项目资助。
